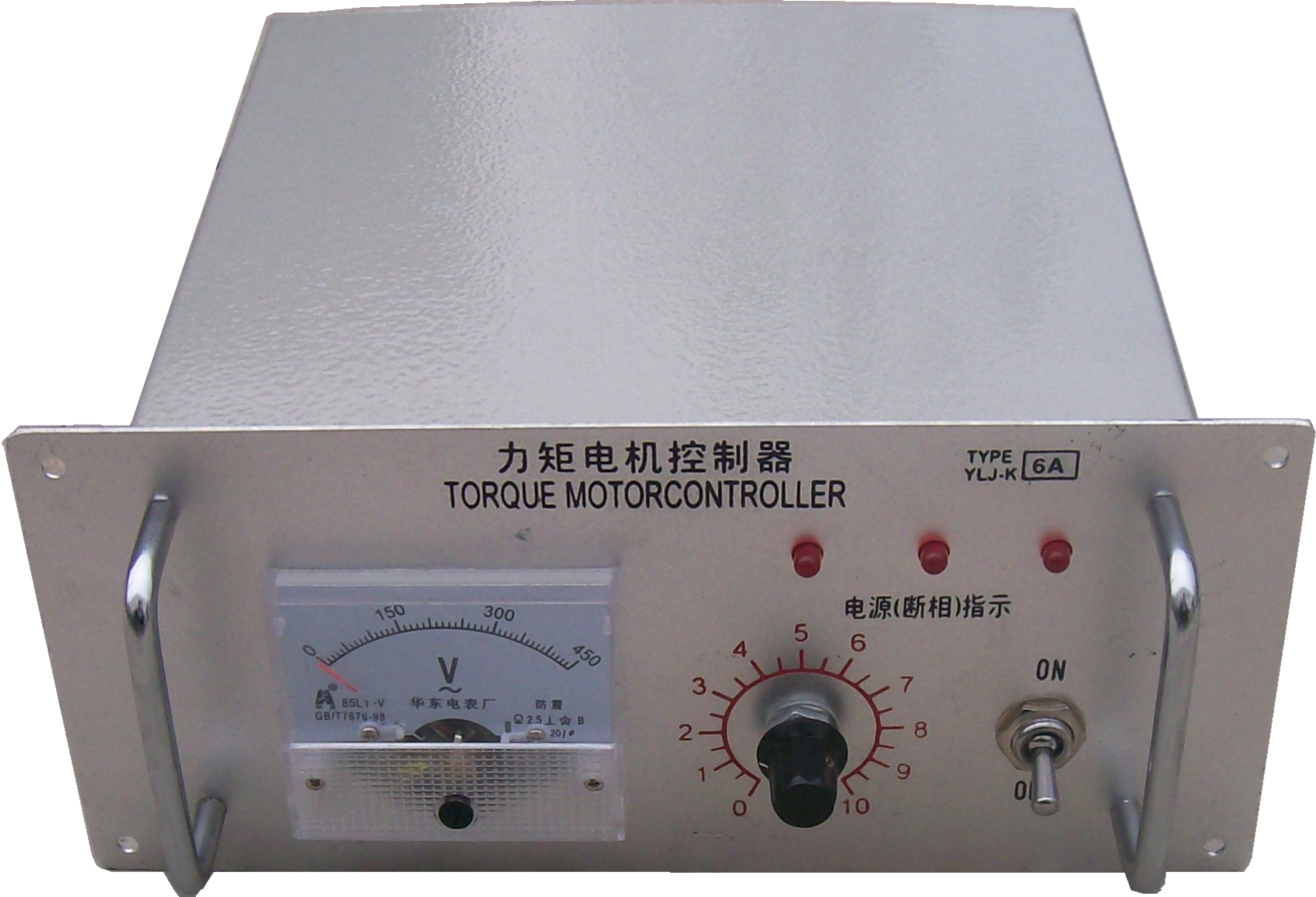

力矩电机控制器

一、工作原理

YLJ-K系列力矩电机控制器采用软启动和锯齿波叠加高频振荡信号移相触发可控硅的原理，控制力矩电机的输出力矩和转速，以满足不同产品规格的使用要求。

二、产品特点

集合国内外同类产品的先进技术，速特研发中心开发设计的YLJ-K系列控制器全部由集成电路和进口可控硅组成，无触点运行。

产品具有如下特点：

1、软启动，输出电压延时1—3秒，慢慢升压，减少对电机的电流冲击，已达到平稳起动运行；

2、使用电联电位器，可均匀平滑的调节输出电压；

3、设置电压负反馈电路，使传动系统运行更稳定；

4、集成电路，双向晶闸管等结构，实现了控制器的高灵敏度、宽调节范围，输出力矩自动跟踪调节，低压时过载能力强，电压调节平稳、节能、使用维护方便。

三、使用条件

◎环境温度：—25℃～+50℃              ◎相对湿度：＜90%（2℃±5℃）

◎海拔高度：不高于1000m                ◎电源频率：50Hz±1（可订制特殊规格）

◎工作电压：三相交流380V±10%；  注：PLC控制时电压为DC0～10V

◎无足以影响到控制器的腐蚀性气体和导电粉尘等介质，安装位置无明显的振动和冲击。

四、力矩电机控制器选配、安装及外形尺寸         控制器电流要大于所控制电机的电流

注：我司专门设计有连接PLC控制系统功能的力矩电机，控制器接受信号DC0～10V，通过开环进行力矩电机控制，产品有整体式和分体式两种，以满足不同安装使用要求。
