YLJ系列力矩三相异步电机
一、用途
YLJ系列力矩三相异步电动机是一种具有软机械特性和宽调速的范围的特种电机。当负载增加时，电动机的转速能自动的随之降低，而输出力矩增加，保持与负载平衡。力矩电机的堵转转矩高，堵转电流小，能承受一定时间的堵转运行。由于转子电阴高，损耗大，所产生的热量也大，特别在低速运行和堵转时更为严重，因此，电机在后端盖上装有独立的轴流或离心式风机（输出力矩较小100机座号及以下除外），作强迫通风冷却，力矩电机配以可控硅控制装置，可进行调压调速，调速范围可达1：4，转速变化率≤10%。本系列电机的特性使其适用于卷绕，开卷、堵转和调速等场合及其他用途，被广泛应用于纺织、电线电缆、金属加工、造纸、橡胶、塑料以及印刷机械等工业领域。
二、力矩电机的控制
力矩电机的控制是根据不同的要求，调节其电源电压，以适应不同负载的需求。任何一种调压装置都可应用，对输出较小的电机大多采用三相调压器（TSGC型），较大的可采用可控硅调压或其他型式，调压装置的功率应按电机铭牌标定的堵转电流来确定，其控制线路如图六，为方便用户，我厂还有专门用于力矩电机控制的控制箱，供用户选配。
三、技术参数
| 型号 | 中心高(mm) | 输出力矩(N.m) | 极数 | 最大电流(A) | 堵转时间(min) | 防护等级 |
| YLJ80-2/4 | 80 | 2 | 4 | 0.6 | 20 | IP21 |
| YLJ80-2.5/4 | 2.5 | 4 | 0.7 | |||
| YLJ80-2/6 | 2 | 6 | 1.2 | |||
| YLJ80-1.5/8 | 1.5 | 8 | 0.9 | |||
| YLJ90-3/2 | 90 | 3 | 2 | 3 | 15 | IP21 |
| YLJ90-3/4 | 3 | 4 | 1.5 | |||
| YLJ90-3.5/4 | 3.5 | 4 | 1.9 | |||
| YLJ90-2.5/6 | 2.5 | 6 | 1.1 | |||
| YLJ90-3/6 | 3 | 6 | 1.5 | |||
| YLJ90-2.5/8 | 2.5 | 8 | 1.4 | |||
| YLJ100-4/2 | 100 | 4 | 2 | 2 | 15 | IP21 |
| YLJ100-4/4 | 4 | 4 | 2 | |||
| YLJ100-5/4 | 5 | 4 | 2.8 | |||
| YLJ100-4/6 | 4 | 6 | 2 | |||
| YLJ100-5/6 | 5 | 6 | 2.5 | |||
| YLJ100-3.5/8 | 3.5 | 8 | 1.5 | |||
| YLJ112-6/4 | 112 | 6 | 4 | 3.5 | 15 | IP21 |
| YLJ112-10/4 | 10 | 4 | 6.5 | |||
| YLJ112-6/6 | 6 | 6 | 3.5 | |||
| YLJ112-10/6 | 10 | 6 | 6 | |||
| YLJ132-16/4 | 132 | 16 | 4 | 8 | 10 | IP21 |
| YLJ132-25/4 | 25 | 4 | 15 | |||
| YLJ132-40/4 | 40 | 4 | 25 | |||
| YLJ132-16/6 | 16 | 6 | 8 | |||
| YLJ132-25/6 | 25 | 6 | 13 | |||
| YLJ132-40/6 | 40 | 6 | 20 | |||
| YLJ160-60/4 | 160 | 60 | 4 | 35 | 5 | IP21 |
| YLJ160-80/4 | 80 | 4 | 45 | |||
| YLJ160-100/4 | 100 | 4 | 55 | |||
| YLJ160-60/6 | 60 | 6 | 30 | |||
| YLJ160-80/6 | 80 | 6 | 40 | |||
| YLJ160-100/6 | 100 | 6 | 50 | |||
| YLJ180-125/4 | 180 | 125 | 4 | 70 | 2 | IP21 |
| YLJ180-160/4 | 160 | 4 | 85 | |||
| YLJ180-200/4 | 200 | 4 | 110 | |||
| YLJ180-125/6 | 125 | 6 | 60 | |||
| YLJ180-160/6 | 160 | 6 | 80 | |||
| YLJ180-200/6 | 200 | 6 | 100 |
| 型号 | 中心高mm | 输出力矩N.m | 极数 | 最大电流A | 堵转时间min |
| YLJW71-1/4 | 71 | 1 | 4 | 0.6 | 20 |
| YLJW71-1.5/4 | 71 | 1.5 | 4 | 0.9 | 20 |
| YLJW71-0.5/8 | 71 | 0.5 | 8 | 0.3 | 20 |
| YLJW71-0.7/8 | 71 | 0.7 | 8 | 0.5 | 20 |

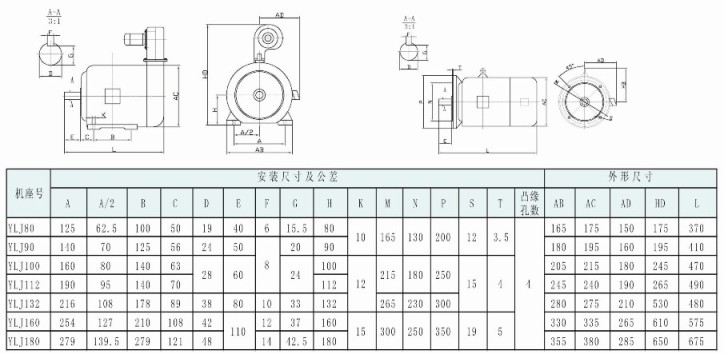

四、安装及外形尺寸
|
型号
|
安装尺寸
|
外形尺寸
|
|||||||||||||||||
|
A
|
A/2
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
K
|
M
|
N
|
T
|
S
|
AB
|
AC
|
AD
|
HD
|
L
|
|
|
71（B35）
|
112
|
56
|
90
|
45
|
14
|
30
|
5
|
11
|
71
|
7
|
85
|
70
|
2.5
|
M6
|
140
|
124
|
95
|
135
|
240
|
★在金属加工、纺织、造纸、橡胶、化工及电线电缆等工业中，往往需要将产品卷绕在卷筒（盘）上，有个需要解决的问题，是如何在卷筒从开始阶段到最后阶段逐渐增大的整个过程，张力和线速度的变化保持在所允许的范围内。为了解决上述问题，大多在机械结构上增添各种辅助设备或采用其他传动系统以求实现。但其效果常不甚理想，同时还存在着设备复杂，费用大，使用维护困难等问题。随着我国工农业的飞跃发展，高速度、优质量和自动化程度的提高，使上述问题更为突出。
YLJW、YLJ系列力矩电动机具有其独特的电气特性，当负载增加时，电机的输送轴转速能自动随之降低，使产品卷绕时的张力基本保持不变。这个优越的性能与卷绕特性是协调匹配的。所以本系列电动机也可称之为卷绕特性力矩电机。由于电动机具有较大的阻抗，堵转电流远较一般电机为小，以及结构上考虑到多种用途的需要，采用了强迫通风形式，因此能长期运转在低速范围甚至处于堵转状态，而且结构简单，无电刷、滑环、整流子等，具有同一般异步电动机使用维护保养简便的优点。
用途：在纺织、造纸、橡胶、塑料、金属线材和电线电缆等工业中，需要将产品卷绕在卷筒（盘）上。卷绕的直径从开始至末了是越卷越大，为保持被卷物张力均匀（即线速度不变），就要求卷筒转速越卷越小，卷绕力越卷越大，本厂力矩电动机的机械特性完全能满足这一要求。
通常，每套卷绕设备不可能生产单一的品种和规格，当品种（或材料）和规格更换时，所需张力和转速也要作相应变更。但对同一规格产品，调整好张力后，在以后的重复周期内不用再变（调）。

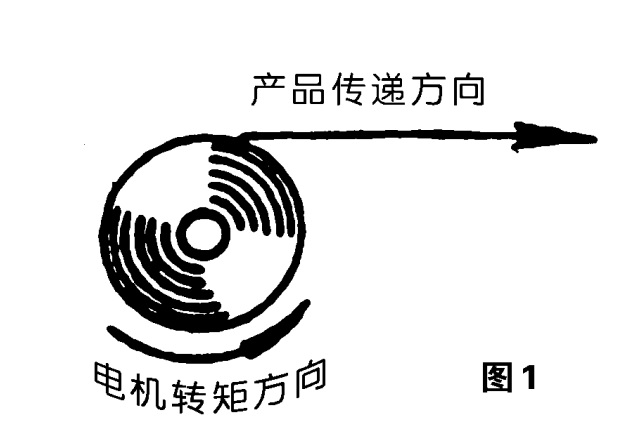

力矩电动机还可作开卷（亦称松卷、放线）工作，即用于将已成卷的产品再松开的场合，此时电动机起制动器作用。为避免在开卷过程中产生时松时紧的动荡现象，应使开卷时的张力始终与产品传递方向，传递速度机适应。开卷时，电机的旋转方向应与产品的传递方向相反如下图：

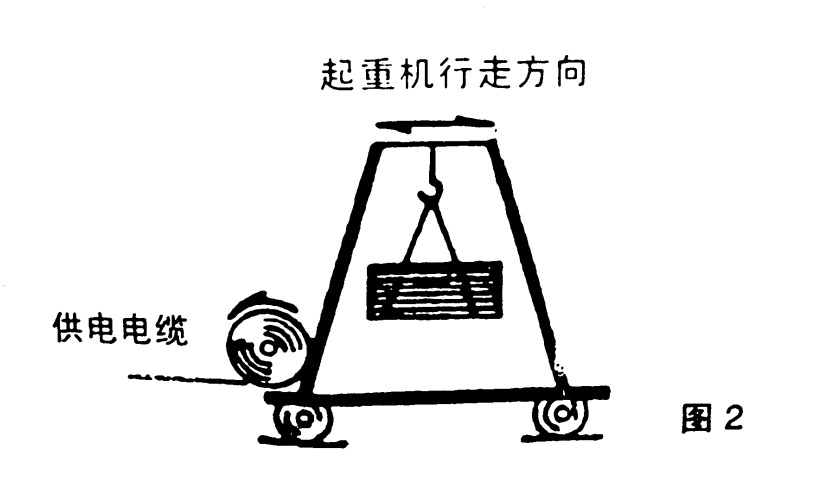

力矩电动机还可同时作为卷绕/开卷用。如大型移动式起重机的供电电缆卷筒，要求在起重机向前开动时将电缆从电缆卷筒中拉出；返回时，则要求电缆卷筒能将电缆自动地卷起，以免使电缆拖在地上而受损。应该提及的力矩电机的旋转方向应随起重机行走方向而变如下图：
力矩电动机还可同时作卷绕/堵转用，如浆纱机的卷绕要求中途停车时纱的张力不变。
力矩电动机有经受短时（5-10分钟）堵转的能力，因此用在需要一段时间内保持静止力矩的场合中，如皮革、服装机械的短时恒压装置，大型锻压机的锻件夹持装置，电缆收卷时保持电缆张紧，注塑料机械的防回弹恒压等。
力矩电动机还可作调速用，因为具有软机械特性，当负载增加时，电机的转速下降而输出力矩增加，反之，则相反。
由于力矩电动机起动力矩大，且具有短时堵转能力，故又可用于启闭闸（阀）门以及阻力矩大的拖动系统中和频繁正反转的装置中或类似这些动作的各种机械上。
选 型：
力矩电动机的使用是否正常，很大程度决定于选型是否恰当，通常，选型遵循下述：
1、电机的正常负载（输出）力矩应选其额定（堵转）力矩的5/9-8/9。例如：力矩电动机的堵转力矩为25牛顿•米，它的正常使用输出力矩应选为25×5/9-25×8/9即13.9-22.2牛顿•米。
2、电机正常负载的转速应选用其同步转速的1/3-2/3，例如：六极电机的同步转速为1000转/分，它的正常负载转速应选为1/3×1000-2/3×1000即333-666转/分。

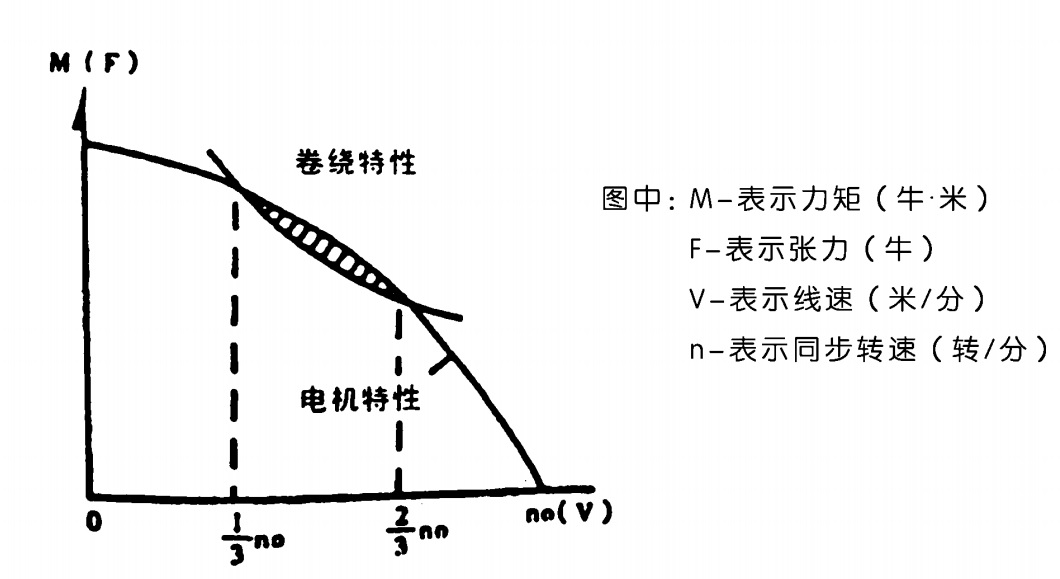

3、根据在卷绕过程中要求恒张力恒线速传动，则P=F•V=常数 即M•N=常数（P=功率、F=张力、V=线速、M=力矩、N=转速）。M•N关系可用下图曲线表示，电机特性（力矩-转速）曲线与卷绕特性（张力-线速）曲线相交之间的阴影部位，能同时适应二特性的最佳区域。
|
同步转速（转/分） |
3000 | 1500 | 1000 | |||
| 空盘 | 满盘 | 空盘 | 满盘 | 空盘 | 满盘 | |
| 1：2 | 2000 | 1000 | 2000 | 500 | 666 | 333 |
| 1：3 | 2250 | 750 | 1125 | 375 | 750 | 250 |
| 1：4 | 2400 | 600 | 1200 | 300 | 800 | 200 |
图中：M--表示力矩（牛顿•米）、n--表示转速（转/分）、F--表示张力（牛顿•米）、v--表示线速（米/分）、no--表示同步转速（转/分）。
根据上图求得最佳卷绕特性的转速应用范围--即空盘时的低转速与卷径比（空盘直径：满盘直径）的关系列如上表。
力矩电动机卷绕时的输出力矩计算，下式可供参考：
M=F×D/2•1/i•ni•k 牛顿•米
式中：F--最大卷绕张力（牛顿）
D--最大卷径即满盘直径（米）
i--转动减速比
ni--减速装置效率，一般取0.85，堵转时取1
k--换算系数；堵转时取1。 1/3×n，时取0.8。2/3×n，时取0.55。
注：当卷盘过重或卷盘摩擦系数过大时还应考虑卷盘本身所需力矩。
电机样式图片：

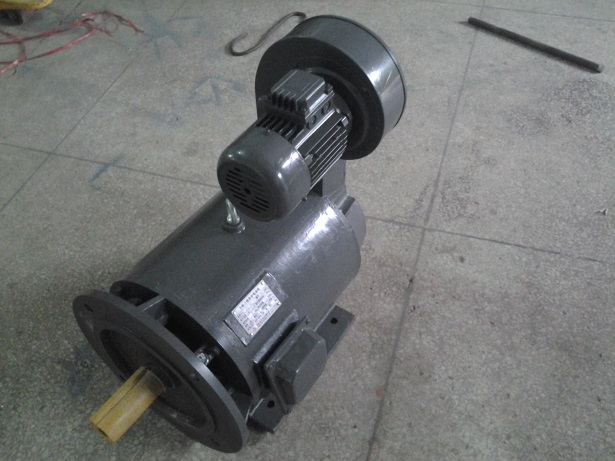

此款冷却风机为离心风机（下图）
此款为冷却风机为轴流风机（下图）
